SE VENDEN EN PAQUETES DE 3,05 METROS

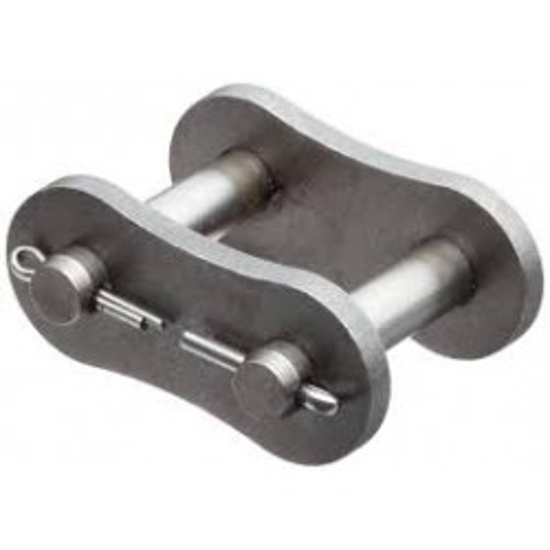

Incluye una unión.
Cadena de Rodillos industrial
El sistema de accionamiento por medio de cadenas de rodillo y engranajes es dentro de la transmisión mecánica un sistema sólido y seguro, donde no se producen resbalamientos, manteniendose constante la relación de transmisión con rendimientos del orden del 98%. Con una buena selección de los mandos, repartiendo la carga sobre varios dientes del piñón, se prolonga la vida útil de la cadena; asimismo con la clásica elasticidad de la cadena, sumada a una buena lubricación, se amortigua los golpes por cargas intermitentes.
Series
Serie H/H (hard/hole) para doble paso, con placas reforzadas perforadas.
Serie HP (hollow pin), cadenas con perno hueco.
Serie H/COT, con placas reforzadas con pernos "enchavetados", en lugar de remachados. Proporciona mayor rigidez y resistencia a la rotura.
Serie SS (stainless steel), son de acero inoxidable.
Serie H - (hard):
La cadena de la serie H se diferencian de la cadena de la serie ANSI G8 en el grosor de las placas de enlace. Las placas de enlace tienen el mismo grosor que las placas de enlace del siguiente tamaño de paso más grande en la serie ANSI G8. El mayor grosor de las placas de unión proporciona un 9% más de capacidad de resistencia a la tracción.
En comparación con la serie anterior, la vida útil de la serie H se duplica mediante el uso de casquillos sólidos en lugar de casquillos rizados.
En resumen, las cadenas de la serie H son especialmente adecuadas para situaciones en las que la carga es pesada y la velocidad de funcionamiento es baja (hasta 50 m / min) o donde las condiciones de funcionamiento son severas.
Aclaraciones norma BS
Terminación en B: stándard, placas en "forma de 8".
Terminación en C: placa recta, sin "forma de 8".
LUBRICACIÓN
- por goteo
- por baño
- por bomba.
El lubricante adecuado para una temperatura ambiente de 5° a 40° C, es de SAE 30.
INSTALACIÓN
La correcta instalación de una transmisión por cadena a rodillo es factor preponderante en la duración y eficacia del mando. Es aconsejable prestar atención a los siguientes puntos:
- Montar sólidamente los engranajes sobre los ejes, con chaveta y prisionero para sujetar la misma.
- Ubicar los engranajes lo mas cerca posible de los cojinetes de apoyo.
- Alinear con sumo cuidado ambos engranajes entre si y controlar el perfecto paralelismos de los ejes.
- Preveer la posibilidad de variar la distancia enter ambo ejes, para facilitar el mantener la tensión correcta de la cadena.
- No colocar una cadena nueva sobre engranaje desgastados o viceversa, pues resulta perjudicial para el elemento nuevo.
MANTENIMIENTO
Para mantener adecuadamente una instalación, es conveniente cuidar los siguientes detalles:
- Tipo de lubricación correcta de acuerdo a la velocidad de la cadena.
- Lo mas frecuente posible, quitar la cadena, lavarla a fondo con nafta y sumergirla en aceite pesado o grasa caliente para que penetre en todos los pernos, bujes y rodillo. Luego dejar escurrir fuera del baño caliente y volver a colocar sobre los engranajes.
- Observar periódicamente el estado de los diversos elementos componentes.
Garantía: 6 meses.
Las imágenes son meramente ilustrativas.
Cadenas a Rodillo INT
En Industry Store comercializamos cadenas a rodillo INT para transmisión mecánica industrial, orientadas a empresas que necesitan continuidad operativa, respuesta rápida y asesoramiento técnico para evitar paradas de máquina y costos de improductividad. Somos importadores y distribuidores de INT en Argentina y acompañamos a los sectores de Compras, Mantenimiento y Producción en la selección de la cadena correcta para cada aplicación.
SE VENDEN EN PAQUETES DE 3,05 METROS
Incluye una unión.
Qué es una cadena a rodillo industrial
La cadena de rodillos industrial es uno de los sistemas más sólidos y seguros dentro de la transmisión mecánica. El accionamiento mediante cadena a rodillo y piñones permite transmitir movimiento sin resbalamientos, manteniendo constante la relación de transmisión y logrando rendimientos del orden del 98% cuando el sistema está correctamente seleccionado, alineado y lubricado.
Al repartir la carga sobre varios dientes del piñón, se mejora la vida útil del conjunto. Además, la elasticidad propia de la cadena, sumada a una lubricación adecuada, ayuda a amortiguar golpes generados por cargas intermitentes o variaciones de esfuerzo en la transmisión.
Ventajas de las cadenas a rodillo INT
- Transmisión positiva sin deslizamiento.
- Relación de transmisión constante.
- Alta eficiencia mecánica.
- Buena capacidad de trabajo en aplicaciones industriales exigentes.
- Amplia disponibilidad en normas ASA/ANSI y BS/ISO.
- Opciones simples, dobles y triples según carga y diseño del equipo.
- Soluciones reforzadas, inoxidables y especiales para distintas condiciones de servicio.
Tipos de cadenas a rodillo disponibles
En Industry Store podés adquirir cadenas a rodillo INT en distintas configuraciones para adaptarse a requerimientos de potencia, velocidad, espacio disponible y severidad de trabajo.
Cadenas a rodillo norma ASA / ANSI
Las cadenas de rodillo de norma americana ASA / ANSI son ampliamente utilizadas en transmisión de potencia industrial. Se ofrecen en versiones simples, dobles y triples, con pasos habituales desde fracciones pequeñas hasta medidas de gran porte para aplicaciones de mayor carga.
Cadenas a rodillo norma BS / ISO
Las cadenas de norma BS / ISO, también conocidas como línea europea, se emplean en múltiples equipos industriales y máquinas importadas que trabajan con designaciones del tipo 05B, 06B, 08B, 10B, 12B, 16B, 20B, 24B, 28B, 32B y 40B, entre otras. Se consiguen en versiones simples, dobles y triples según cada serie.
Cadenas simples, dobles y triples
La selección entre cadena simple, doble o triple depende de la carga a transmitir, la velocidad de trabajo y el diseño del sistema. Las versiones de múltiples hileras permiten incrementar la capacidad de transmisión manteniendo la misma familia dimensional.
Series especiales de cadenas a rodillo
Serie H/H para doble paso
La serie H/H (hard/hole) para doble paso cuenta con placas reforzadas perforadas y está orientada a aplicaciones que requieren mayor robustez estructural.
Serie HP
La serie HP (hollow pin) corresponde a cadenas con perno hueco, muy utilizadas cuando se necesitan accesorios, aditamentos o soluciones de transporte específicas.
Serie H/COT
La serie H/COT incorpora placas reforzadas con pernos enchavetados en lugar de remachados. Esta configuración aporta mayor rigidez y resistencia a la rotura, lo que la vuelve adecuada para condiciones de servicio severas.
Serie SS
La serie SS (stainless steel) está fabricada en acero inoxidable y se recomienda en aplicaciones expuestas a humedad, agentes corrosivos, lavado frecuente o ambientes donde la resistencia a la corrosión sea prioritaria.
Serie H reforzada
La cadena serie H se diferencia de la serie ANSI estándar por el mayor grosor de sus placas de enlace. Las placas poseen un espesor equivalente al de la cadena del paso siguiente dentro de la serie ANSI, lo que aporta aproximadamente un 9% más de capacidad de resistencia a la tracción.
Además, la vida útil de la serie H puede incrementarse por el uso de casquillos sólidos en lugar de casquillos rizados. Por eso, estas cadenas son especialmente adecuadas para cargas pesadas, velocidades bajas y condiciones de funcionamiento severas.
Aclaraciones sobre norma BS
- Terminación B: cadena estándar, con placas en forma de 8.
- Terminación C: placa recta, sin forma de 8.
Aplicaciones de las cadenas a rodillo industriales
- Transportadores y líneas de movimiento de materiales.
- Equipos de producción continua.
- Máquinas para la industria metalmecánica.
- Sistemas de transmisión en maquinaria agrícola e industrial.
- Equipos con cargas intermitentes o trabajo pesado.
- Aplicaciones donde se requiere sincronismo y transmisión sin deslizamiento.
Cómo elegir la cadena a rodillo correcta
- Norma requerida: ASA / ANSI o BS / ISO.
- Paso de la cadena.
- Cantidad de hileras: simple, doble o triple.
- Carga de trabajo y tipo de esfuerzo.
- Velocidad de funcionamiento.
- Condiciones ambientales: humedad, polvo, agentes corrosivos o lavado.
- Compatibilidad con piñones existentes.
- Tipo de lubricación disponible en planta.
Si tu empresa necesita reemplazar una cadena existente o definir una transmisión nueva, en Industry Store te ayudamos a identificar la cadena INT adecuada según medida, norma, cantidad de hileras y exigencia de trabajo.
Lubricación de cadenas a rodillo
- Lubricación por goteo.
- Lubricación por baño.
- Lubricación por bomba.
Para temperaturas ambiente entre 5 °C y 40 °C, se recomienda utilizar lubricante SAE 30, salvo que las condiciones particulares del equipo indiquen otro criterio técnico.
Instalación de una transmisión por cadena a rodillo
- Montar sólidamente los engranajes sobre los ejes, con chaveta y prisionero para asegurar la fijación.
- Ubicar los engranajes lo más cerca posible de los cojinetes de apoyo.
- Alinear con sumo cuidado ambos engranajes entre sí y verificar el perfecto paralelismo de los ejes.
- Prever la posibilidad de variar la distancia entre ejes para facilitar el ajuste correcto de la tensión.
- No colocar una cadena nueva sobre engranajes desgastados, ni un engranaje nuevo con una cadena desgastada.
Mantenimiento de cadenas a rodillo
- Aplicar el tipo de lubricación adecuado según la velocidad de la cadena y la exigencia del trabajo.
- Quitar la cadena periódicamente cuando la condición de servicio lo permita, limpiarla a fondo y asegurar la penetración del lubricante en pernos, bujes y rodillos.
- Observar periódicamente el estado de todos los componentes del sistema de transmisión.
- Controlar tensión, alineación, desgaste, elongación y condición de los piñones.
Por qué comprar cadenas a rodillo INT en Industry Store
- Somos importadores y distribuidores de INT en Argentina.
- Asesoramos a personal de Compras, Mantenimiento e Ingeniería.
- Ayudamos a seleccionar la cadena correcta para reducir tiempos de parada.
- Ofrecemos soporte técnico para reemplazo, equivalencias y selección por norma.
- Podés resolver en un solo proveedor la cadena, el piñón y otros componentes de transmisión mecánica.
Comprá cadenas a rodillo INT en Industry Store
Si tu empresa necesita cadenas a rodillo INT para reposición, mantenimiento o desarrollo de equipos, en Industry Store podés adquirirlas con respaldo comercial y asesoramiento técnico. Consultanos para cotizar la cadena correcta según norma, paso, cantidad de hileras y aplicación.
Preguntas frecuentes sobre cadenas a rodillo
¿Las cadenas se venden por metro?
Estas cadenas se venden en paquetes de 3,05 metros e incluyen una unión.
¿Qué diferencia hay entre una cadena ASA y una BS?
La diferencia principal está en la norma dimensional. La línea ASA / ANSI responde a norma americana y la línea BS / ISO a norma europea.
¿Conviene una cadena serie H?
La serie H reforzada es recomendable cuando la transmisión trabaja con cargas pesadas, baja velocidad o condiciones severas de operación.
¿Pueden ayudarme a elegir la cadena correcta?
Sí. En Industry Store asesoramos a empresas para seleccionar la cadena a rodillo correcta según norma, medida, tipo de servicio y compatibilidad con piñones y transmisión.
