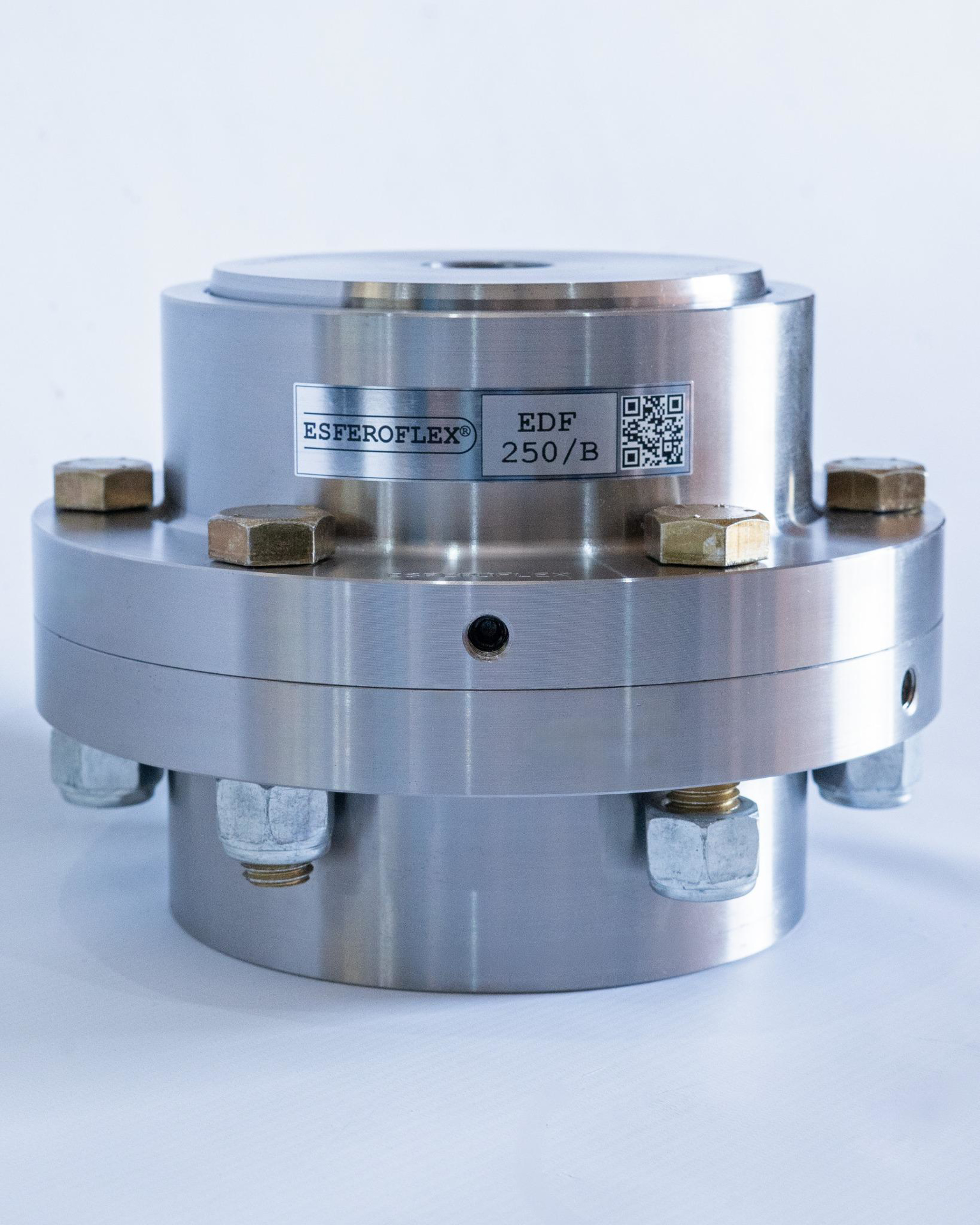

Acople Dentado ESFEROFLEX Serie EDF | Acoplamiento de Engranajes para Altos Torques
El Acople Dentado ESFEROFLEX Serie EDF es un acoplamiento de engranajes diseñado para transmisión de potencia industrial en aplicaciones de altos torques, equipos pesados y servicios exigentes. Su construcción con dientes doblemente curvos permite vincular los ejes a través de cubos dentados y campanas internas, transmitiendo movimiento de forma robusta, confiable y eficiente.
En Industry Store comercializamos acoples ESFEROFLEX para empresas industriales de Argentina que necesitan soluciones confiables para transmisión mecánica, mantenimiento industrial, ingeniería de planta, minería, siderurgia, cementeras, molinos, reductores, motores eléctricos y equipos de alta potencia.
¿Qué es un Acople Dentado?
Un acople dentado, también conocido como acoplamiento dentado, acople a engranajes o gear coupling, es un acoplamiento mecánico diseñado para transmitir torque entre dos ejes mediante el engrane entre dientes exteriores e interiores.
En la Serie EDF, los dentados exteriores de los cubos engranan con los dentados interiores de las campanas. Esta configuración permite transmitir altos torques en dimensiones compactas, manteniendo capacidad de compensación frente a ciertas desalineaciones propias de los sistemas industriales.
Ventajas del Acople ESFEROFLEX
- Transmisión de muy altos torques.
- Diseño compacto en relación con la potencia transmitida.
- Acoplamiento dentado robusto para aplicaciones industriales pesadas.
- Capacidad de compensar desalineación angular.
- Solución apta para motores, reductores y equipos de gran porte.
- Mantenimiento rápido mediante lubricación por tapones.
- Amplio rango de aplicaciones en transmisión de potencia.
- Disponible en configuraciones especiales según necesidad de montaje.
Acoplamiento de Dientes Doblemente Curvos
El ESFEROFLEX Serie EDF trabaja mediante un sistema de dientes doblemente curvos. Esta geometría permite mejorar el contacto entre los dentados y facilitar la transmisión de torque entre los componentes del acople.
El ancho del dentado interior de las campanas es mayor que el ancho del dentado exterior de los cubos, lo que permite una mayor amplitud de juego y distancia axial entre puntas de ejes. Esta característica resulta especialmente importante en aplicaciones industriales donde pueden existir movimientos relativos entre equipos.
Acoples para Altos Torques
Los acoples dentados ESFEROFLEX están pensados para aplicaciones donde se requiere transmitir altos torques en espacios reducidos. La Serie EDF cubre un rango de torque normal desde 1,22 hasta 913 kNm, lo que la convierte en una solución adecuada para transmisiones industriales de alta exigencia.
Por su capacidad de transmisión, los acoples dentados son utilizados en equipos donde un acople elástico convencional puede no ser suficiente. Son una alternativa especialmente indicada para máquinas pesadas, reductores de gran tamaño, accionamientos principales y sistemas de transmisión sometidos a cargas elevadas.
Aplicaciones Industriales
El Acople ESFEROFLEX Serie EDF puede utilizarse en múltiples sectores industriales donde la transmisión de potencia es crítica:
- Minería.
- Siderurgia.
- Cementeras.
- Molinos industriales.
- Reductores de gran porte.
- Motores eléctricos de alta potencia.
- Transportadores pesados.
- Ventiladores industriales.
- Bombas industriales.
- Equipos de proceso continuo.
- Máquinas de producción pesada.
- Accionamientos principales.
- Industria papelera.
- Industria energética.
- Plantas industriales con servicio severo.
Acoples para Motores, Reductores y Equipos Pesados
En sistemas industriales de alta potencia, la correcta selección del acople es fundamental para proteger la transmisión y asegurar continuidad operativa. El ESFEROFLEX Serie EDF es utilizado en conexiones entre motores eléctricos, reductores, máquinas accionadas y equipos pesados que requieren transmitir torque de forma segura.
Cuando una planta trabaja con cargas elevadas, arranques exigentes o accionamientos de gran porte, un acoplamiento dentado permite obtener una transmisión robusta y confiable.
Compensación de Desalineaciones
El ESFEROFLEX Serie EDF admite desalineación angular máxima de hasta 1,5°. Para aplicaciones que requieren mayores valores de desalineación angular, se recomienda evaluar configuraciones con eje flotante.
La posibilidad de compensar desalineaciones es una de las razones por las que los acoples dentados son ampliamente utilizados en transmisiones industriales pesadas. Una correcta instalación y lubricación permite mejorar la vida útil del conjunto y reducir fallas prematuras.
Temperatura y Condiciones de Trabajo
La Serie EDF puede trabajar en un rango de temperatura de -30 °C a 80 °C utilizando o-ring de NBR. Para condiciones de temperatura más elevadas, de 80 °C a 220 °C, puede utilizarse o-ring de Viton.
Esta versatilidad permite aplicar acoples ESFEROFLEX en distintos ambientes industriales, siempre seleccionando la configuración correcta según temperatura, carga, lubricación y condiciones de operación.
Mantenimiento y Confiabilidad Operativa
El mantenimiento del Acople ESFEROFLEX Serie EDF es rápido y práctico. Quitando los tapones de lubricación, puede agregarse lubricante al conjunto, facilitando las tareas de mantenimiento preventivo.
En plantas industriales, reducir tiempos de intervención es clave para evitar paradas prolongadas. Por eso, contar con un acoplamiento robusto, lubricable y correctamente seleccionado ayuda a mejorar la disponibilidad de máquinas críticas.
Configuraciones Especiales
La línea ESFEROFLEX puede adaptarse a diferentes necesidades de montaje y transmisión, incluyendo configuraciones especiales como versiones semiflexibles, rígidas, verticales, con eje flotante, mill motor, espaciador, disco de freno, campana de freno, extensible, limitador de torque por perno fusible y versiones desacoplables.
Estas opciones permiten aplicar acoplamientos dentados en una gran variedad de equipos industriales, desde transmisiones estándar hasta accionamientos especiales de alta exigencia.
Preguntas Frecuentes
¿Qué es un acople dentado?
Es un acoplamiento mecánico que transmite torque entre ejes mediante el engrane entre dientes exteriores e interiores. También se lo conoce como acoplamiento dentado, acople a engranajes o gear coupling.
¿Qué es un gear coupling?
Gear coupling es el término en inglés para acople dentado o acoplamiento de engranajes. Se utiliza en transmisiones industriales donde se requiere transmitir altos torques con un diseño robusto.
¿Qué ventajas tiene un acople dentado?
Permite transmitir altos torques, trabajar en aplicaciones pesadas, compensar desalineación angular y mantener una construcción compacta en relación con la potencia transmitida.
¿Qué acople se utiliza para altos torques?
Para altos torques suelen utilizarse acoples dentados, especialmente en aplicaciones industriales pesadas como minería, siderurgia, cementeras, molinos y reductores de gran porte.
¿Qué acople utilizar en minería?
En minería se utilizan habitualmente acoples dentados por su capacidad para transmitir torque elevado y trabajar en condiciones de servicio exigentes.
¿Qué acople utilizar en molinos?
En molinos industriales, donde existen cargas elevadas y servicio severo, un acople dentado como ESFEROFLEX Serie EDF puede ser una solución adecuada según potencia, velocidad, torque y condiciones de montaje.
¿Qué acople utilizar entre motor y reductor?
Depende de la potencia, velocidad, torque, tipo de carga y condiciones de alineación. En equipos de alta potencia o servicio pesado, los acoples dentados son una alternativa muy utilizada.
¿Qué es un acoplamiento de dientes curvos?
Es un acoplamiento dentado cuya geometría de dientes permite transmitir torque y admitir cierta desalineación entre ejes, mejorando el desempeño en aplicaciones industriales.
Comprar Acoples ESFEROFLEX en Argentina
En Industry Store podés adquirir acoples ESFEROFLEX Serie EDF para transmisión de potencia industrial en Argentina. Brindamos asesoramiento técnico para selección, identificación y dimensionamiento de acoples dentados utilizados en motores, reductores, molinos, bombas, ventiladores, transportadores y equipos pesados.
Si necesitás cotizar un acople dentado ESFEROFLEX, identificar un modelo existente o seleccionar un acoplamiento para una aplicación crítica, nuestro equipo puede ayudarte a definir la solución más adecuada para reducir riesgos operativos y evitar paradas de producción.
